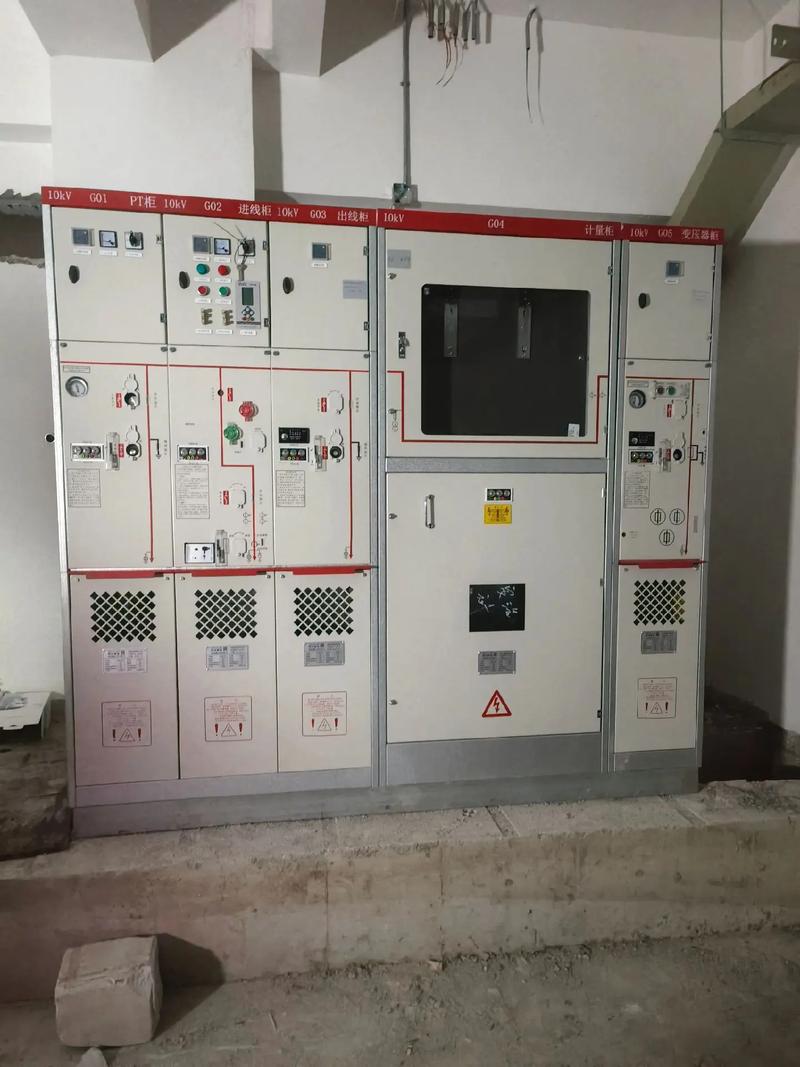

高低压配电柜组装中，配电柜柜体结构设计与组装工艺要点

在电力系统中，高低压配电柜是承担电能分配、控制、保护与监测的核心设备。其组装质量直接关系到供电可靠性、操作人员安全以及整个配电系统的稳定运行。在配电柜组装过程中，柜体作为承载所有电气元件的基础结构，其设计合理性、组装精度与工艺水平尤为关键。本文将围绕高低压配电柜组装中的柜体（即配电柜本体）展开，系统介绍结构设计、组装流程、关键工艺及质量控制要点。

一、配电柜柜体的基本结构组成

高低压配电柜的柜体通常由以下部分构成：

1. 框架（骨架）：多采用冷轧钢板折弯焊接或型材（如C型钢、8MF型材）组装而成，是柜体的承重主体。
2. 门板与面板：包括前门、后门、侧板、顶盖和底板，用于封闭防护和安装仪表、按钮、指示灯等。
3. 隔板与分区：将柜内划分为母线室、断路器室、电缆室、继电器仪表室等，保证安全隔离。
4. 安装梁与导轨：用于固定断路器、接触器、继电器、端子排等元件。
5. 母线系统：包括主母排、分支母排、绝缘子及母线夹。
6. 接地系统：接地母排、接地端子及门锁接地连接。
7. 防护与通风结构：如通风孔、防尘网、泄压装置等。

二、组装前的准备与检查

1. 按照设计图纸核对柜体零部件（框架、门板、隔板等）的规格、数量与表面处理质量。
2. 检查柜体喷塑或镀锌层有无划伤、起泡、脱落。
3. 确认所有安装附件（螺栓、螺母、垫圈、密封条等）齐全。
4. 准备组装工具：力矩扳手、电钻、水平仪、卷尺、吊装设备等。

三、配电柜柜体的组装工艺流程

1. 框架组装：在平整平台上按图纸拼装框架，先点焊或螺栓预紧，用水平仪和角尺校正垂直度与对角线误差（一般≤2mm/m），再紧固或满焊。焊接后需打磨焊点并做防锈处理。
2. 隔板与分区安装：依次安装母线室隔板、断路器室隔板、电缆室隔板。隔板应牢固，且开孔位置与母排、电缆走向一致。
3. 安装梁与元件支架装配：按元件布置图安装水平安装梁和垂直导轨。安装梁应保证同一水平面，高低差≤1mm，便于后续元件排列整齐。
4. 门板、侧板与顶底板安装：安装门板时需调整铰链，确保门开启灵活、缝隙均匀（一般≤2mm）。门锁、把手应操作顺畅。所有可开启门板须用软铜编织带与柜体接地。
5. 母线系统组装：按相序（A、B、C、N、PE）安装主母排和分支母排，母排连接面应平整、去毛刺、涂导电膏，螺栓紧固力矩符合厂家要求（如M12螺栓力矩为40~45N·m）。母排相间及对地距离必须满足绝缘距离要求。
6. 二次接线与端子安装：安装端子排、线槽、走线架。二次线应走线整齐、绑扎固定，编号清晰，预留适当余量。
7. 接地系统连接：安装接地母排，确保柜体各金属部件（门板、隔板、安装梁等）均通过接地端子可靠连接，接地电阻≤0.1Ω。
8. 通风与防护附件安装：安装防尘网、通风孔、泄压盖等，确保不影响防护等级（如IP30、IP40）。

四、关键质量与安全控制点

1. 框架强度与刚度：能承受元件重量及短路电动力，无变形。
2. 尺寸公差：柜体宽、高、深偏差符合标准（如GB/T 7251.1）。
3. 防护等级：门缝、通风孔等不应降低规定的IP等级。
4. 绝缘距离：不同相带电体之间、带电体对地之间满足电气间隙与爬电距离要求。
5. 接地连续性：所有裸露导电部件与接地端子间的电阻应足够低。
6. 机械操作：断路器、隔离开关等操作机构应灵活、联锁可靠，五防功能有效。
全文围绕配电柜本体的结构设计、组装准备、工艺步骤和质控要点进行了系统阐述，旨在为高低压配电柜组装作业提供实用参考，确保成品柜安全、可靠、符合规范要求。
