高低压配电柜选择标准与安装规范全解析

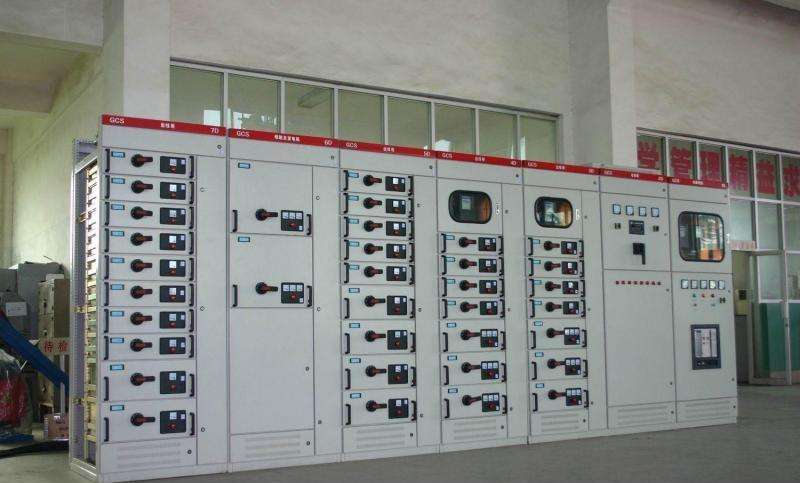

高低压配电柜是电力系统中不可或缺的关键设备，负责电能的分配、控制、保护和监测。正确选择与规范安装配电柜，直接关系到供电系统的安全稳定运行。本文将系统介绍高低压配电柜的选择标准与安装规范，供相关工程技术人员参考。

一、高低压配电柜选择标准

1. 额定电压与电流
根据使用场所的电压等级（如10kV、0.4kV等）选择对应额定电压的配电柜。额定电流应满足最大负载电流需求，并留有适当余量（通常按计算电流的1.2~1.5倍选择）。

2. 短路耐受能力
配电柜应能承受系统可能出现的最大短路电流，包括额定短时耐受电流和峰值耐受电流。选择时需根据系统短路容量校验动稳定和热稳定。

3. 防护等级
根据安装环境选择IP防护等级。室内清洁环境可选IP30以上；多灰尘、潮湿场所需IP54以上；户外需IP65及以上并加装防雨罩。

4. 结构形式与材质
常见结构有固定式、抽屉式、手车式等。抽屉式和手车式便于检修和更换，适用于重要负荷。柜体材质通常为覆铝锌板、冷轧钢板或不锈钢，厚度需满足机械强度要求。

5. 内部元器件质量
断路器、隔离开关、互感器、仪表等应选用符合国家标准、质量可靠的产品。注意元器件与柜体的兼容性及安装尺寸。

6. 五防联锁功能
高压柜必须具备防止误分合断路器、防止带负荷分合隔离开关、防止带电挂接地线、防止带地线送电、防止误入带电间隔的“五防”功能。

7. 温升与散热
根据负载电流和柜体结构核算温升，必要时加装风机、空调或散热孔，确保元器件工作在允许温度范围内。

8. 品牌与认证
优先选择通过ISO9001、CCC认证及型式试验报告齐全的知名品牌，确保产品质量和售后服务。

二、高低压配电柜安装规范

1. 安装前准备
检查配电柜型号、规格与设计图纸一致，外观无损伤，元器件齐全。核对基础槽钢尺寸、水平度、预埋件位置。准备安装工具、仪器及安全防护用品。

2. 基础型钢安装
基础型钢应调平调直，水平度误差每米不大于1mm，全长不大于5mm。型钢顶部宜高出地面10mm，焊接牢固并接地可靠。

3. 柜体就位与固定
按顺序将配电柜吊装或搬运至基础型钢上，用螺栓或焊接固定。成列安装时，应保证柜面平齐、间隙均匀，垂直度误差每米不大于1.5mm，水平度误差相邻两柜不大于2mm，成列櫃顶部不大于5mm。

4. 母线连接
母线连接应紧密，接触面需处理并涂导电膏。螺栓紧固力矩符合厂家要求。母线相序排列应一致，并保证相间、对地净距符合规范（如10kV柜不小于125mm）。

5. 电缆接线
电缆进出口应密封，防止小动物进入。电缆头制作规范，接线端子紧固，相序正确。二次回路接线整齐，编号清晰，端子排紧固。

6. 接地安装
配电柜金属框架、电缆铠装、互感器二次侧等必须可靠接地。接地主干线截面符合设计要求，接地电阻不大于4Ω（或按设计）。每一柜体应单独与接地干线连接。

7. 调整与试验
安装完成后，进行机械操作试验、电气交接试验，包括绝缘电阻、耐压、断路器特性、互感器变比等项目。确保联锁机构动作正确。

8. 送电前检查
清理柜内杂物，检查所有螺栓紧固，绝缘件无破损。核对开关分合位置，保护定值整定正确。确认无短路、接地等隐患后，方可按规程送电。

三、
高低压配电柜的选择需综合考虑电气参数、环境条件、安全防护及可靠性；安装过程必须严格遵守规范，确保每道工序质量。只有正确选型与规范施工，才能保障配电系统长期安全稳定运行，避免电气事故的发生。
